Конструкция и принцип действия рубильника

Рубильник есть одним из простейших аппаратов коммутации неавтоматического принципа. Рубильники открытого типа, а также переключатели, на которых есть центральная рукоятка выполняют управляющие действия по замыканию и размыканию ненагруженных электроцепей, приборы с боковой рукояткой могут включать/выключать нагруженные цепи. Если у прибора имеется защитный кожух, то онс может быть использован в качестве пускового аппарата для электродвигателя. Устройства с центральными и боковыми рычагами применяются в распределительных силовых пунктах, а также в щитах распределения для управляющих действий (вкл. и откл.) над электроцепями под нагрузкой.

Рубильники активно используются для нечастого ручного включения и отключения в цепях электрического тока. Устройство характеризуется вертикальной установкой на панель распределительного устройства.

Рубильники с разными типами рукояток и приводов используются в цепях с переменным током и значением напряжения до 500 В и в цепях с постоянным током где напряжение не более 440 В. кроме этого есть модели, выполняющие неавтоматическую коммутацию в переменных силовых цепях со значением напряжения до 660 В и 440 В для электроцепи постоянного тока. Рубильники имеют классификацию по типу их исполнения. Они могут быть открытыми или защищенными, приводом может служить центральная или боковая рукоятка, в зависимость от количества полюсов различают 1, 2, или 3-полюсные рубильники. в зависимости от способа подключения проводников приборы могут быть с передним или задним подключением.

Устройства, которые имеют центральную рукоятку могут исполнять функции разъединителей и использоваться для размыкания заранее обесточенных цепей, остальные виды рубильников могут производить коммутацию электроцепей с нагрузкой.

Рубильники также используются для запуска электродвигателей, мощность которых не превышает 10 кВт, при этом значение номинального тока устройства без камер гашения дуги должно в 4-5 раз превышать номинальный ток двигателя.

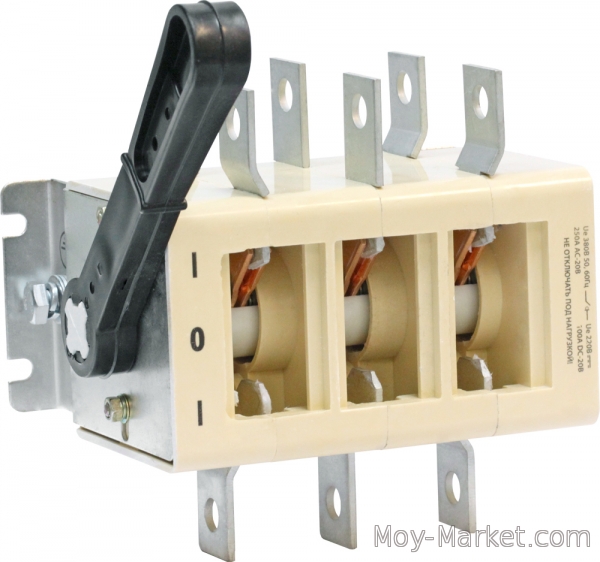

Рубильник содержит сборку в которую входят однотипные пакеты. Они стягиваются с помощью шпилек и находятся на общем валу из пластмассы. Пакет содержит корпус, а также состоит из набора неподвижных контактов, число пакетов должно соответствовать количеству полюсов, кроме этого добавляется один корпус, который содержит механизм фиксации. Подвижные контакты имеют 2 параллельно размещенных ножа (для каждого полюса), которые сжаты с помощью спиральных пружин. Они осуществляют прижимание контактов и сгруппированы отдельным узлом , который устанавливается на валу. Конструктивные особенности приборов с классом защиты IР32 и IР54 обеспечивают блокирование крышки таким образом, что ее невозможно открыть если рубильник включен, и наоборот, рубильник нельзя включить, если крышка открыта. Также существует возможность блокирование ручки с помощью навесного замка.
